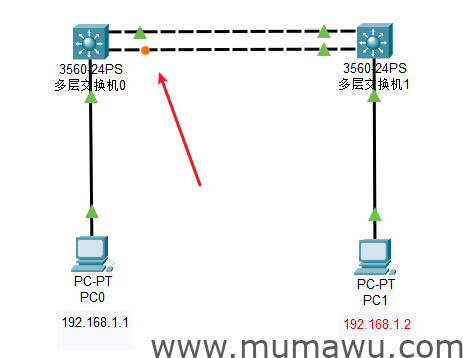

为什么要聚合端口？配置链路聚合，提高链路可靠性、可用性。当一路链路出现宕机，不影响网络传输。下面给大家看下拓扑图

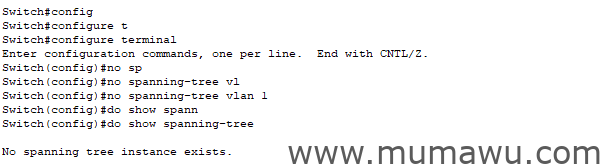

关闭所有交换机的生成树

Switch>enable //进入特权模式 简写 en
Switch#configure terminal //进入全局配置模式 简写 conf t
Switch(config)#no spanning-tree vlan 1 //关闭Vlan1的生成树

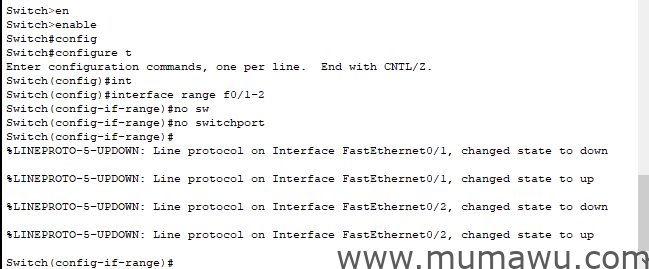

切换端口的交换模式

Switch>enable //进入特权模式
Switch#configure t //进入全局配置模式
Switch(config)#interface range f0/1-2 //进入端口配置
Switch(config-if-range)#no switchport //切换为路由功能

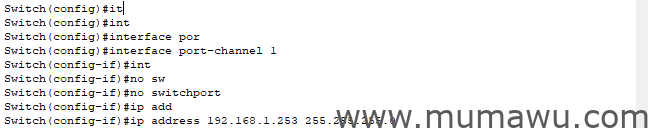

创建聚合组

Switch(config)#interface port-channel 1 //创建聚合组 1
Switch(config-if)#no switchport  //切换路由模式
Switch(config-if)#ip address 192.168.1.253 255.255.255.0 //添加ip

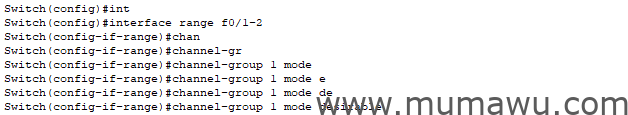

加入聚合组

Switch(config-if)#exit //返回全局配置
Switch(config)#interface range f0/1-2 //选择端口
Switch(config-if-range)#channel-group 1 mode desirable //加入聚合组1

验证结果

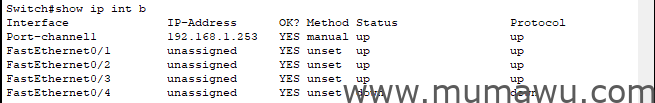

Switch#show ip interface brief  //查看端口

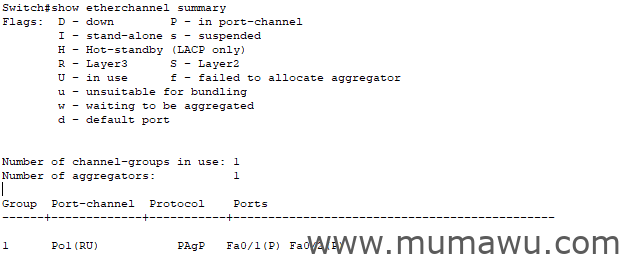

Switch#show etherchannel summary //查看聚合信息

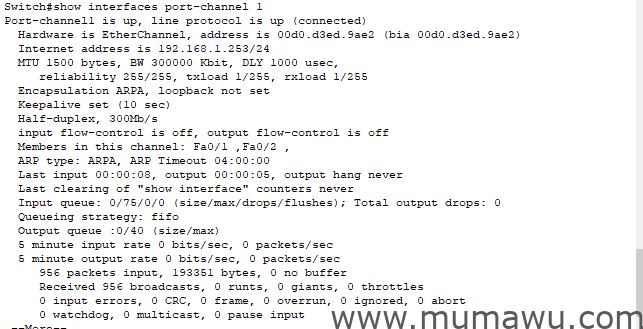

Switch#show interfaces port-channel 1 //查看聚合口1

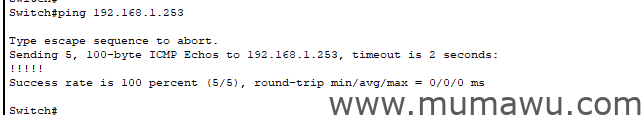

物理ping测试

ping 192.168.1.253

!表示通，.表示不通
