OSPF：开放式最短路径优先协议，是目前网路中应用最广泛的路由协议之一。属于内部网管路由协议，能够适应各种规模的网络环境，是典型的链路状态协议。OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。
OSPF跟RIP不同的是，OSPF优先考虑传输质量，再考虑最短路径。RIP则是最短路径，不考虑传输质量。

测试环境配置

路由器0配置
Router>enable
Router#conf t
Router(config)#interface g0/1
Router(config-if)#ip address 192.168.0.254 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int g0/0
Router(config-if)#ip address 20.0.0.1 255.0.0.0
Router(config-if)#no shutdown
Router(config-if)#int s0/0/0
Router(config-if)#ip add 30.0.0.1 255.0.0.0
Router(config-if)#no shutdown
路由器1配置
Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int s0/0/0
Router(config-if)#ip address 30.0.0.2 255.0.0.0
Router(config-if)#no shutdown
Router(config-if)#int g0/0
Router(config-if)#ip address 10.0.0.1 255.0.0.0
Router(config-if)#no shutdown
Router(config-if)#int g0/1
Router(config-if)#ip address 192.168.1.254 255.255.255.0
Router(config-if)#no shutdown
路由器2配置
Router>enable
Router#conf t
Router(config)#int g0/1
Router(config-if)#ip address 20.0.0.2 255.0.0.0
Router(config-if)#no sh
Router(config-if)#int g0/0
Router(config-if)#ip address 10.0.0.2 255.0.0.0
Router(config-if)#no shutdown

各个路由配置OSPF协议

路由器0配置OSPF
Router>enable
Router#conf t
//router ospf 任务ID
Router(config)#router ospf 10
//network 网络号 反掩码（255.255.255.255-网络号的掩码）area 区域号
Router(config-router)#network 192.168.0.0 0.0.0.255 area 0
Router(config-router)#network 30.0.0.0 0.255.255.255 area 0
Router(config-router)#network 20.0.0.0 0.255.255.255 area 0
路由器1配置OSPF
Router>enable
Router#conf t
Router(config)#route ospf 10
Router(config-router)#network 30.0.0.0 0.255.255.255 area 0
Router(config-router)#network 10.0.0.0 0.255.255.255 area 0
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0
路由器2配置OSPF
Router>enable
Router#conf t
Router(config)#router ospf 10
Router(config-router)#network 20.0.0.0 0.255.255.255 area 0
Router(config-router)#network 10.0.0.0 0.255.255.255 area 0

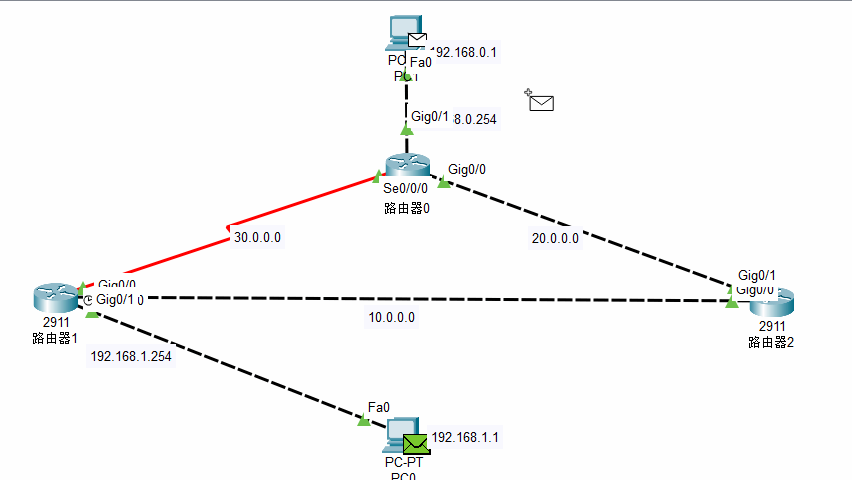

测试结果

可以看到数据包并没有走红色串口线路走，虽然红色线路是最近的，但是带宽资源并不大，所以他选择了带宽大且比较远的线路。

番外

注意：ospf id 每个路由不冲突，可以重复使用

Router(config-router)#router-id 1.1.1.1 //设置路由ID
Router(config-router)passive-interface gigabitEthernet 0/0  //设置被动接口，不占用OSPF进程。

Router(config)#int g0/1
Router(config-if)#ip ospf network point-to-point   //点对点模式，对位路由模式需要一样

Router(config)#int g0/1
Router(config-if)#ip ospf 100 area 0  //接口下配置
