HSRP：热备份路由器协议（HSRP：Hot Standby Router Protocol），是cisco平台一种特有的技术，是cisco的私有协议。该协议中含有多台路由器，对应一个HSRP组。该组中只有一个路由器承担转发用户流量的职责，这就是活动路由器。当活动路由器失效后，备份路由器将承担该职责，成为新的活动路由器。这就是热备份的原理。实现HSRP的条件是系统中有多台路由器，它们组成一个“热备份组”，这个组形成一个虚拟路由器。在任一时刻，一个组内只有一个路由器是活动的，并由它来转发数据包，如果活动路由器发生了故障，将选择一个备份路由器来替代活动路由器，但是在本网络内的主机看来，虚拟路由器没有改变。所以主机仍然保持连接，没有受到故障的影响，这样就较好地解决了路由器切换的问题。

模拟环境配置

路由器0配置IP
Router>enable
Router#conf t
Router(config-if)#ip address 192.168.20.252 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int g0/0
Router(config-if)#ip address 192.168.10.252 255.255.255.0
Router(config-if)#no shutdown
路由器1配置IP
Router>enable
Router#conf t
Router(config)#int g0/1
Router(config-if)#ip address 192.168.20.253 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int g0/0
Router(config-if)#ip address 192.168.10.253 255.255.255.0
Router(config-if)#no shutdown

配置HSRP协议

路由器0配置
//设置10网段
Router(config-if)#int g0/0
Router(config-if)#standby 10 ip 192.168.10.254 //分配虚拟网关IP
Router(config-if)#standby priority 105 //优先级105，默认100，失败会减10
Router(config-if)#standby preempt
设置20网段
Router(config-if)#int g0/1
Router(config-if)#standby 20 ip 192.168.20.254
Router(config-if)#standby 20 priority 105
Router(config-if)#standby 20 preempt
路由器1配置
Router(config-if)#int g0/0
Router(config-if)#standby 10 ip 192.168.10.254
Router(config-if)#standby 10 pri 100
Router(config-if)#standby 10 preempt
Router(config-if)#int g0/1
Router(config-if)#standby 20 ip 192.168.20.254
Router(config-if)#standby 20 pri 100
Router(config-if)#standby 20 preempt

到此，已经完成通信。但是并没有体现出冗余策略

Router>enable
Router#conf t
Router(config)#int g0/1
Router(config-if)#standby 10 track g0/0  //检测端口可用性，修改自己的优先级
Router(config-if)#int g0/0
Router(config-if)#standby 20 track g0/1

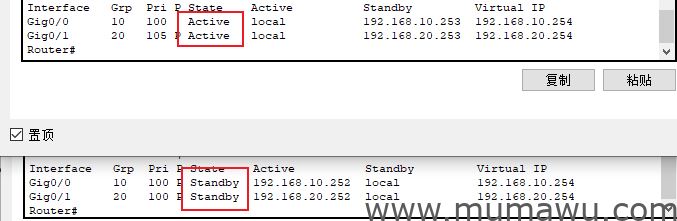

查看 standby

Router#show standby brief

设置没有问题，252主253备用

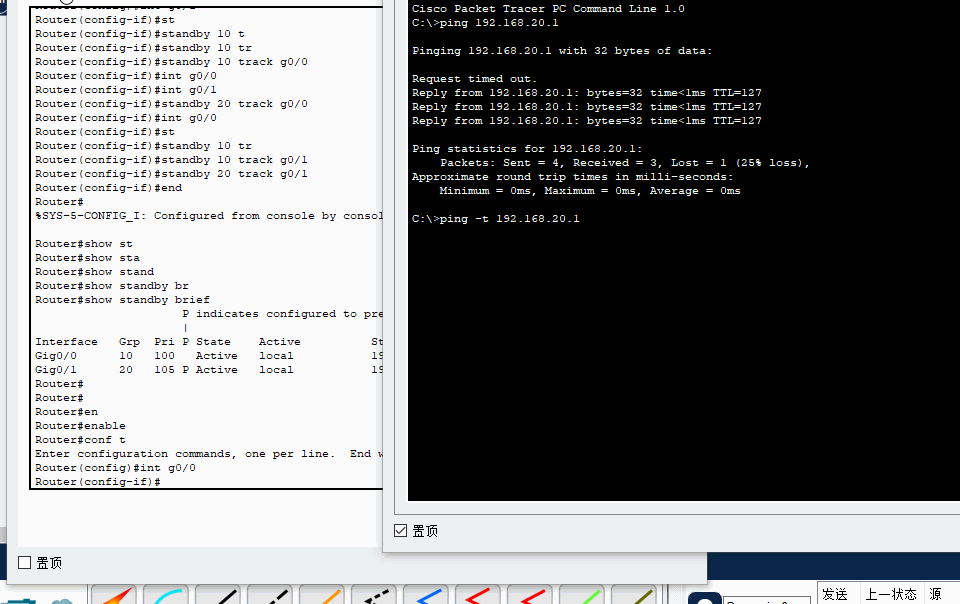

模拟测试结果

先是走252路由，当我们手动断开后，走的是253
